水平下調式三輥卷板機的結構形式怎樣

什么是水平下調式三輥卷板機

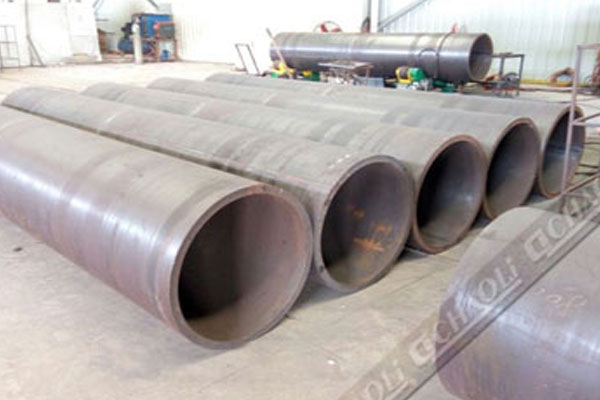

三輥卷板機可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。水平下調式三輥卷板機，用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形或一定錐度的零件。其工作原理是旋轉式彎曲變形，因上輥可水平調節，不需另加壓力機等附加設備，可一次上料，不需調頭就可完成板材兩端部的預彎及成型彎曲功能，以及用于成型工件的校正。

水平下調式三輥卷板機的結構形式是什么樣

設備的主要構成

上輥部分（上輥、上輥主傳動裝置、傳動側軸承體、傾倒平衡裝置）
下輥部分（兩下輥、下輥輔助傳動裝置、水平移動裝置、對料裝置）
架體部分（底座、左右機架、上輥驅動油缸）
傾倒部分（上輥傾倒側軸承體、傾倒油缸）
卷錐筒裝置
液壓系統（液壓泵站系統、閥組）
電氣控制部分，強電部分、數顯部分（PLC控制系統）、操作臺
潤滑系統

設備的具體組成特征

1、水平下調式三輥卷板機由底座、上輥、下輥、左右機架、主驅動系統、輔助驅動系統、液壓系統、電氣控制系統等組成。

2、工作部分

上輥裝在兩軸承體內，分別鑲在兩側的機架內側，由兩端油缸驅動上輥升降運動。上輥兩端軸承均采用低速度、重載荷的調心滾子軸承。上輥的傾倒側裝有傾倒油缸，方便取料。上輥尾部裝有平衡機構。在傾倒側失去支承時，平衡上輥處于水平位置。

兩下輥裝在上輥機架內側，由下輥機架進行支承，采用低速度、重載荷的調心滾子軸承。

對料裝置安裝在下輥一側，由油缸驅動其工作。

卷錐筒裝置安裝在上輥的左端，隨上輥同升降。

3.主驅動系統

機器的三個工作輥均為主動輥。其中上輥為主驅動輥，上輥動力可滿足在大工況負荷下工作。兩下輥為輔助驅動輥，作用為送進料和防止在卷制薄板過程中可能產生的打滑。上下輥工作的線速度匹配，由液壓系統在卷板過程中實現自動匹配。

上工作輥由1臺液壓馬達通過行星減速機驅動。

下工作輥由液壓馬達通過一級齒輪付驅動。

三輥的回轉運動均裝有制動裝置，以確保工件卷制時的準確定位。該裝置運轉平穩，卷制靈活可靠。

4.液壓系統

上工作輥升降、下工作輥水平移動及上、下工作輥的旋轉，側倒軸承體傾倒、復位，對料裝置均由液壓系統驅動。

5.電氣控制系統

（1）結構組成：機械各動作均由電控NC系統集中控制，按鈕操作。
