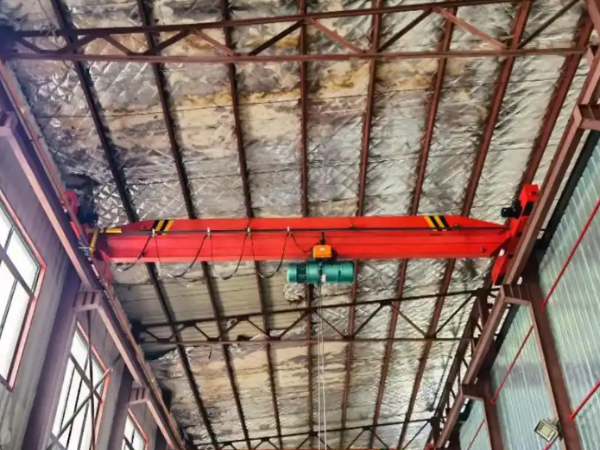

在工業生產環境中，控制箱的內部線路布局對于確保設備運行的穩定性及**性*關重要。合理的線路布局不僅能提高設備的運行效率，也便于故障診斷與維護。對于單梁行車控制箱而言，其線路布局的優化更是關系到整個起重系統的順暢運行。本文將探討如何根據接線圖來優化控制箱內部線路布局，并提出一些改進策略。

根據接線圖優化控制箱內部線路布局的基本原則包括：

1. 線路簡潔：減少不必要的電線數量，縮短電線長度，降低線路復雜度。

2. **可靠：確保線路符合相關**標準，防止因線路問題導致的設備故障或**事故。

3. 易于維護：布局應便于日常檢查、維護和故障排除。

4. 分類清晰：將相同功能的線路分類布置，如動力線、信號線、地線等應分開走線。

5. 固定牢固：所有線路在安裝后應固定牢靠，防止由于振動導致的線路損壞。

針對單梁行車控制箱線路布局的改進策略，我們可以考慮以下幾個方面：

- **模塊化設計**：根據功能將控制箱內的元件劃分為若干模塊，每個模塊負責一部分功能，如控制模塊、電源模塊等。模塊間通過固定線路連接，這樣不僅便于管理和維護，還能提高系統的可靠性。

- **層次化布局**：在控制箱內部，不同功能的線路應分層布置。例如，將動力線路與控制線路分開，動力線路布置在下方，控制線路布置在上方，這樣既**又便于區分。

- **色彩編碼**：為不同功能的線路采用不同的顏色標識，如動力線使用紅色，控制線使用藍色，地線使用黃綠雙色等，這樣有助于快速識別線路功能，提高故障處理的效率。

- **合理預留空間**：在布局時，應考慮線路的散熱問題，避免電線過于密集導致熱量積聚。同時，預留出足夠的空間以便于未來的升級或維護。

- **防護措施**：在控制箱內部，對線路進行必要的防護，如使用線槽、線管等，保護線路不受外部物理損害。

- **遵循標準**：在設計線路布局時，必須遵循國家和行業標準，如GB3836等系列標準，確保線路布局滿足防爆等特殊要求。

綜上所述，優化單梁行車控制箱的線路布局是一個系統工程，需要綜合考慮線路的功能性、**性、可靠性和可維護性。通過合理的布局設計，可以**提高控制箱的性能，保障行車系統的穩定運行，同時也有利于降低長期運營成本。在設計過程中，應細致規劃，遵循科學的方法和標準，確?？刂葡鋬?nèi)部線路布局的合理性和**性。
